ファブラックス



ファブラックスの特長

高性能鋳鋼
SN490C相当の高性能鋳鋼によって、高品質なパネルゾーンを実現します。 ファブラックス
高い設計自由度
ファブラックスの側面のどの位置にでもはりを付けられます。内ダイア、ハンチ加工は一切不要です。
溶接手間の軽減 ノンダイアフラム形式のファブラックスでは食い違いが発生しません。ノンスカラップ工法も容易です。











ファブラックス柱はり接合工法は、鉄骨造建築物の柱はり接合部にファブラックス(国土交通大臣認定品)を用い、柱およびはりの組み合わせを限定して使用するノンダイアフラム形式の柱はり接合工法です。

ファブラックスは角部内側および柱と接合する小口面にハンチを持つ厚肉断面形状の鋳鋼品で、はりとの接合における高い自由度が特長です。
はり段差
外面合わせ
はり勾配



















高い設計自由度

ダイアフラムがないのではり取り付け位置の自由度が高く、外面合わせ、はり段差、はり勾配への対応が容易です。内ダイアフラム、ハンチ加工は不要です。

接合部の設計が容易

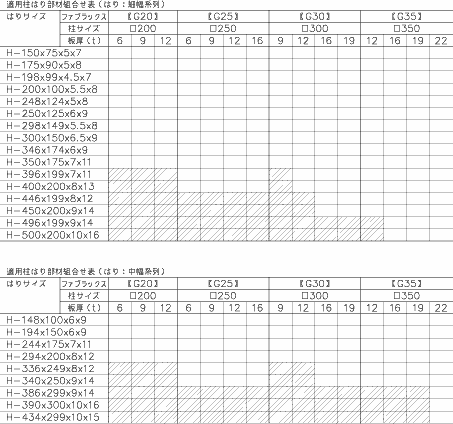

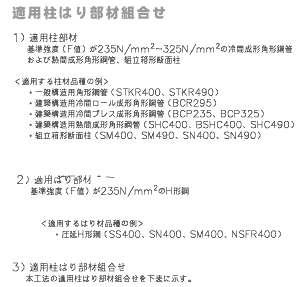

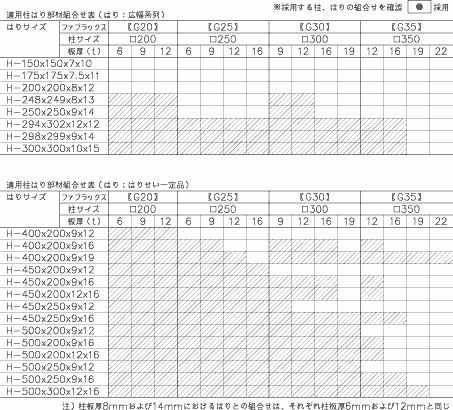

適用範囲内の柱はりの組み合わせにおいて、ファブラックスとはりの接合部は保有耐力接合条件を満足しており、接合部の構造計算を行う必要はありません。
ファブラックスを用いた架構の剛性は、柱はりを線材置換して節点を剛とした架構として計算することができます。

構造評定を取得

ファブラックスは汎用性のあるノンダイアフラム形式の柱はり接合部としてはじめて(財)日本建築センターの評定を取得しています。

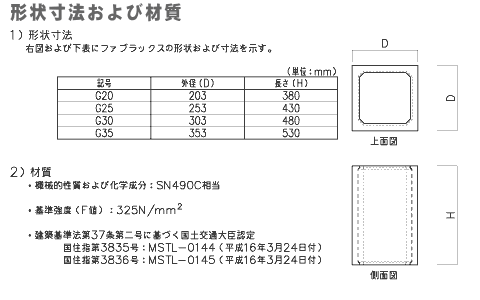

高品質材料

SN490C材の規格を満足する鋳鋼品として、国土交通大臣の認定を取得しています。

工期短縮

ファブラックスは在庫品のため納期が短く、加工手間も少ないため工期が短縮できます。

鉄骨製作加工

ノンダイアフラム形式のファブラックスでは食い違いが発生しません。
通しダイアフラムがないため、ノンスカラップ工法が容易です。


標準図とあわせてこちらよりダウンロードできます。
